摘要：通過汽輪機凝汽器冷卻水流量的測量，分析了采用超聲波流量計與凝汽器熱平衡方法測量冷卻水流量的精確度及均值。指出采用超聲波流量計測量冷卻水流量的方差值比較小，但超聲波流量計的投資及測量費用較大。從測量的精確度及測量經濟性兩方面對兩種測量方法進行了討論，提出凝汽器冷卻水流量的測量應該結合測量精確度及經濟性二者綜合決定應該采用何種測量方法。

凝汽器冷卻水流量的測量，是測定冷卻水泵性能以及實現冷卻水泵優化調度的重要環節。尤其是近幾年來，隨著社會上水資源保護意識的提高，水資源管理部門對冷卻水開始收取費用，冷卻水流量的測量更受到了運行部門的普遍重視。

由于火電機組單機容量的逐漸增大，火電廠的耗水量也逐漸增大，使得冷卻水泵的容量以及輸送管路的直徑也相應增加。例如，對于國產300MW汽輪機，額定工況下冷卻水流量為37512t/h，冷卻水管直徑通常在1.5～2.2m范圍內。如此高的流量以及冷卻水管直徑為安裝孔板等流量測量裝置帶來了一定的困難，從而為冷卻水流量的測量帶來了一定的困難。

目前，在測定凝汽器的冷卻水時，通常采用超聲波流量計或者根據凝汽器的熱平衡推算冷卻水流量，這兩種方法各有特點。為此，本文對兩種測量方法進行了分析，并對測量結果進行了對比，為冷卻水流量測量方法的選擇，奠定了一定的基礎。

1、超聲波流量計測量方法及要求

超聲波流量計測量冷卻水流量，流體內可以不必插入任何元件，對流體的流場不會產生任何影響，不會產生壓力損失。由于超聲波能穿透金屬，超聲波換能器只須裝在金屬管道外面，而不必對管道進行特殊加工。適用于測量任何流體，特別是具有高粘度、強腐蝕性、非導電等流體的測量。對于大直徑管道的測量，不會因為直徑的加大而增加測量的投資。同時，量程范圍比較寬，可以達到5：1，準確度等級是±2%，輸出與流量之間一般是線性的。由于超聲波流量計具有上述優點，目前已經在流體流量測量中取得了廣泛的應用。

但是，超聲波流量計的結構較復雜，成本較高。而且，當液體中含有氣泡或噪聲時，會影響聲波的傳播。另外，超聲波流量計實際上測量的是流體速度，其會受到流體速度分布的影響，雖然可以進行速度分布校正，但目前仍然不是十分準確，故測量時要求變送器前后分別有10和5倍管徑的直管段長度，以便保證流體流場的均勻性。亦即對于直徑為1.5m的冷卻水管道來說，要求變送器前后直管段長度分別為15m和7.5m。顯然，汽輪機廠房內冷卻水管道的直管段無法滿足這樣的要求。而廠房外的冷卻水管路又通常埋在地下，為測量帶來一定的困難，從而導致冷卻水流量的測量費用較大。

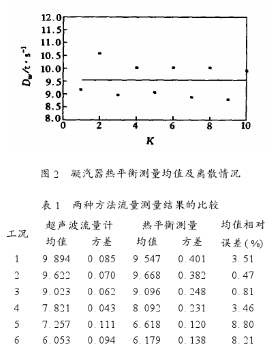

2、凝汽器熱平衡方法測量冷卻水流量的原理及方法

在汽輪機凝汽器中，除汽輪機排汽外，還有低壓加熱器的疏水在凝汽器中放熱。放出的熱量被冷卻水吸收。由于疏水量較小，而且其在凝汽器中放熱量也較少，故忽略各種疏水在凝汽器中的放熱量。則由凝汽器的熱平衡，蒸汽凝結所放出的熱量等于冷卻水吸收的熱量，即

Dc(hc-h′c) =DwcpΔt   (1)

則，冷卻水流量可以表示為

其中，Dw為冷卻水流量，t/s；Dc為汽輪機的排汽量，t/s；hc-h′c為1kg排汽在凝汽器中的放熱量，kJ/kg，其數值大小可由汽輪機的熱力試驗確定。通常，按照實用精確度的原則，hc-h′c可以認為是常量，對于中間再熱式汽輪機為2300kJ/kg，非中間再熱式汽輪機為2200kJ/kg；cp為冷卻水的比熱，kJ/kg·℃；Δt為冷卻水在凝汽器中的溫升，℃，其數值可以冷卻水入口及出口的溫度表記直接得到。

由于凝汽式汽輪機*末級處于超臨界流動狀態，故運行中汽輪機排汽量與汽輪機*末段回?zé)岢槠麎毫Τ烧龋?/div>
