廢水流量計安裝要求
發布時間：2021-09-27 01:34:41??點擊次數：1830次
安裝場所的選擇
為了使廢水流量計工作穩定可靠，在選擇安裝地點時應注意以下幾方面的要求：
1.盡量避開鐵磁性物體及具有強電磁場的設備(大電機、大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。
2.應盡量安裝在干燥通風之處，避免日曬雨淋，環境溫度應在-20～＋60℃，相對濕度小于85%。
3.廢水流量計周圍應有充裕的空間，便于安裝和維護。
安裝建議
廢水流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：
a. 增加前后直管段的長度；
b. 采用一個流量穩定器；
c. 減少測量點的截面。

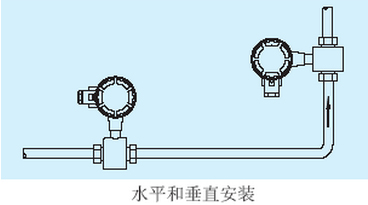

水平和垂直安裝
傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電*的影響，電*軸向保持水平為好。垂直安裝時，流體應自下而上流動。

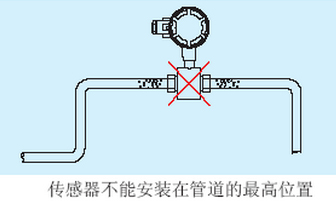

傳感器不能安裝在管道的*高位置，這個位置容易積聚氣泡。
確保滿管安裝
確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。

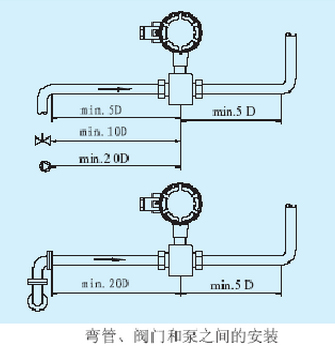

彎管、閥門和泵之間的安裝
為保證測量的穩定性，應在傳感器的前后設置直管段，其長度由下圖給出。如做不到則應采用穩流器或減小測量點的截面積。
傳感器不能安裝在泵的進水口
為避免負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。
傳感器的進口直管段和出口直管段
比較理想的安裝地點應選擇測量點前后有足夠的直管段。進口直管段應≥5D，出口直管段≥3D(D為傳感器公稱口徑）?！ ?/div>
插入式進口直管段應≥20 D ， 出口直管段≥7D(D為傳感器公稱口徑）。

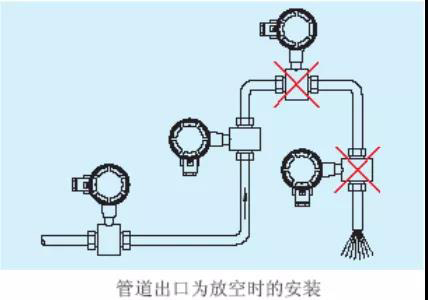

管道出口為放空時的安裝
當出口為放空狀態時，傳感器不應安裝在管道放空之處，應安裝在較低處。傳感器安裝在管道下方處時，應保證傳感器內被液體充滿，不能出現空管狀態。
串聯安裝和平行安裝
如果有幾個傳感器需要按順序串聯在同一管道上，每個傳感器之間的距離至少應為2個傳感器的長度。如果兩個以上的傳感器彼此并行安裝，傳感器的距離必須大于1m。
傳感器的接地措施
傳感器產生的流量信號非常小，在滿量程時也只有幾個毫伏，所以傳感器接地應良好。廢水流量計的接地要求有兩個方面：
1.從廢水流量計的工作原理和流量感應信號電流的回路來分析，傳感器和轉換器的接地端必須與被測介質同電位?！ ?/div>
廢水流量計的使用方法
印染廢水流量計如何正確選型
印染廢水流量計如何選型
廢水流量計的用途
廢水流量計的工作原理
電鍍廢水流量計選型注意事項
廢水流量計選型考慮因素
工廠廢水流量計如何正確的選型
廢水流量計的性能特點
電鍍廢水流量計口徑流量范圍
工業廢水流量計種類有哪些
測廢水流量計有哪幾種
廢水流量計安裝要求
廢水流量計在線校驗方法
蒸氨廢水流量計的選型指南
廢水流量計安裝位置的要求
廢水流量計的規格型號
廢水流量計要用什么材質
使用廢水流量計實現流體自動混合解決方案
工業廢水流量計用于石油和天然氣行業的幾種情況分析
管道測量介質的流體特征對廢水流量計的影響
廢水處理排放用流量計,污水處理電磁流量計
廢水處理排放用流量計,污水處理廠出水流量計
酸堿廢水流量計,酸洗廢水流量計
廢水處理排放用流量計
電鍍廢水流量計,污水處理廢水流量計
廢水在線監測流量計,廢水流量計廠家
電磁廢水流量計,化工廢水流量計廠家
測量廢水流量計,生活廢水流量計
印染廢水流量計,廢水流量計廠家
2.接地。以大地為零電位，減少外界干擾。一般情況下，工藝管道都是金屬管，本身都是接地的，這點要求很容易滿足。但是在外界電磁場干擾較大的情況下，廢水流量計應另行設置接地裝置，接地線采用截面大于5mm2的多股銅線，傳感器的接地線絕不能接在電機或其它設備的公共地線上，以避免漏電流的影響。接地電阻應小于10Ω?！ ?/div>
a.傳感器在金屬管道上安裝(金屬管道內壁沒有絕緣涂層)，按下圖接地。
b.傳感器在塑料管道上或在有絕緣襯里的管道上安裝，傳感器的兩端應安裝接地環、或接地法蘭、或帶有接地電*的短管，按下圖接地。使管內流動的被測介質與大地短路,具有零電位，否則，廢水流量計無法正常工作。
