LWQ型氣體渦輪流量計是一種精確測量氣體流量的速度式流量?jī)x表，具有結構簡單輕巧、計量精度高、重復性好、測量范圍寬、安裝維修方便等優點。廣泛應用于石油、化工、冶金、航空、科研等部門及工業領域中多種氣體,如天然氣、城市煤氣、丙烷、丁烷、空氣、氮?dú)獾葰怏w的測量。由于儀表精度高、重復性好，故適用于貿易計量及工業過程檢測。

氣體渦輪流量計在線測量時,其介質密度隨溫度和壓力變化而變化,為精確測量,必須同時跟蹤檢測介質的溫度和壓力，并將不同工況下的體積流量換算成標準狀態或約定狀態下的體積流量。

由于該型流量計集溫度、壓力、流量傳感器于一體，在線跟蹤檢測介質溫度和壓力并進行自動補償、壓縮因子修正運算,因此具有優良的低壓和高壓計量性能,特別適用于各種單相氣體的測量，如天然氣等氣體的精確計量。根據用戶的不同要求,公司會為客戶提供不同精度等級的渦輪流量計。

主要特征

▲精度高、重復性好、壓力損失小、抗震性能好;

▲采用優質軸承,摩擦阻力小,密封性好;

▲集微處理器、流量傳感器、高精度溫度、壓力傳感器于一體,直接測量被測氣體的流量、溫度、壓力，并自動進行流量跟蹤補償和壓縮因子修正運算;

▲儀表具有脈沖信號、模擬信號輸出,可通過RS485通訊接口或采用GPRS系統,直接實現計算機數據的集中采集和實時管理;

▲功耗低 ,可用內電池供電,也可外接電源;

▲具有實時數據存儲功能 ,可防止更換電池或突然掉電時數據丟失 ，在停電狀態下，內部數據可永久保存;

▲可與IC卡預付費系統配套使用,便于貿易結算;

▲防爆產品其防爆標志位ExiblIBT4 ,ExiblIBT6

技術性能

執行標準

GB/T189402003《封閉管道中氣體流量的測量 渦輪流量計》

精度等級

1.0級: Qmax-0.2max士1.0% 0.2 Qmax-min土2.0%

1.5級: Qmax-0.2max士1.5% 0.2 Qmax-min土3.0%

未特殊注明產品，按照1.5級精度出廠,其余精度，訂貨時，需要特殊定制。

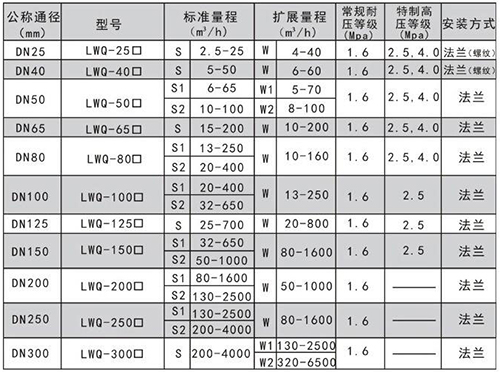

流量計型號規格、基本參數(見表1)

注:1.準確度：為溫度、壓力修正后的系統精度

A、B用以區別相同通徑不同流量范圍

(A:普通量程; B:擴展流程)

使用條件

標準狀態條件: P=101 .325kPa T=293.15k

使用條件:

●環境溫度: -25~+80C

●介質溫度: -20~+60°C

●相對濕度: 5~95%

●大氣壓力: 86kPa~106Kpa

電氣性能指標

工作電源:

A.外電源: + 24VDC士15%，紋波<5%，適用于4~20mA輸出、脈沖輸出、報警輸出、RS-485等;

B.內電源: 1組3.6V鋰電池(ER26500) ，當電壓低于3.0V時，出現欠壓指示。

整機功耗:

A.外電源: <2W;

B.內電源:平均功耗1mW,可連續使用兩年以上。

脈沖輸出方式:

A.工況脈沖信號，直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出，高電平>20V,低電平< 1V;

B.定標脈沖信號，與IC卡閥門控制器配套，高電平幅度≥2.8V,低電平幅度≤0.2V；

C.單位脈沖代表體積量可設定范圍：0.001m3-100m3.單選擇該值時必須注意：定標脈沖信號頻率應≤900Hz;

D.定標脈沖信號，經光耦隔離放大輸出，高電平≥20V,低電平≤1V。

RS- 485通信(光電隔離)，可實現以下功能:

A.采用RS -485接口，可直接與上位機或二次表聯網，遠傳顯示介質的溫度、壓力和經溫度、壓力補償后的標準體積流量和標準體積總量;

B.由RS -485接口與HW- I數據采集器配套，可組成電話網絡通信系統，-臺數據采集器可帶15臺流量計;

C.由RS- 485接口與HW- II數據采集器配套，可組成寬帶網絡通信系統，由INTERNET傳輸數據，一臺數據采集器可帶8臺流量計。

4~20mA標準電流信號(光電隔離)

與標準體積流量成正比，4mA對應0m3/h, 20 mA對應*大標準體積流量(該值可在一級菜單中進行設置），制式：兩線制或三線制，流量計可根據所插電流模塊自動識別，并正確輸出。

控制信號輸出:

A.下限報警信號(LP) :光電隔離，高低電平報警，報警電平可設定，工作電壓+12V~+24V,*大負載電流50mA;

B.上限報警信號(UP) :光電隔離，高低電平報警，報警電平可設定，工作電壓+12V~+24V,*大負載電流50mA;

C.關閥報警輸出(BC端，IC卡控制器用) :邏輯門電路輸出，正常輸出低電平，幅度≤0.2V;報警輸出高電平，幅度> 2.8V,負載電阻≥100kΩ;

D.電池欠壓報警輸出(BL端，IC卡控制器用) :邏輯門電路輸出，正常輸出低電平，幅度;≤0.2V;報警輸出高電平，幅度≥2.8V,負載電阻≥100kΩ;
